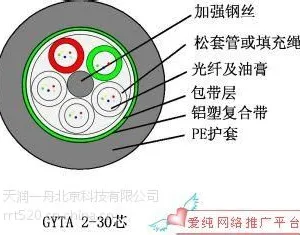

GYTA光缆的结构是将250μm光纤套入高模量材料制成的松套管中，松套管内填充防水化合物。缆芯的中心是一根金属加强芯，对于某些芯数的光缆来说，金属加强芯外还需挤上一层聚乙烯（PE）。松套管（和填充绳）围绕中心加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻水填充物。涂塑铝带（APL）纵包后挤制聚乙烯护套成缆。

3特点

编辑

1、***控制光纤的余长***了光缆具有很好的抗拉性能和温度特性。

2、松套管材料本身具有良好的耐水性能和较高的强度，管内充以特种油膏，对光纤进行了关键性保护良好的抗压力性及柔软性。

3、PE护套具有很好的抗紫外辐射性能及耐环境应力开裂性能。

4、采用下列措施来确保光缆的防水性能:

a) 单根钢丝中心加强件；

b) 松套管内填充特种纤膏；

c) ***缆芯填充；

d) GYTA双面涂塑铝带(APL)提高光缆的防透潮能力；

e) 良好的阻水材料防止光缆纵向渗水。[1]

4光缆型号组成

       GYTA光缆的详细资料：

电缆;光缆;GYTA光缆

光缆型号       光纤数    钢丝       涂塑钢丝       松套管尺寸    套管数    填充绳数       光缆直径       光缆重量       允许拉伸力

长期/短期      允许压扁力

长期/短期

以2纤递增         mm  mm  mm              mm  kg/km     N     N/100mm

GYTA-4～6Xn       4～6       1.6   /      1.5/2.1    1     6     10.2 102  600/1500 300/1000

GYTA-8～12Xn     8～12     1.6   /      1.5/2.1    2     5     10.2 102  600/1500 300/1000

GYTA-14～18Xn   14～18    1.6   /      1.5/2.1    3     4     10.2 102  600/1500 300/1000

GYTA-20～24Xn   20～24    1.6   /      1.5/2.1    4     3     10.2 102  600/1500 300/1000

GYTA-26～30Xn   26～30    1.6   /      1.5/2.1    5     2     10.2 102  600/1500 300/1000

GYTA-32～36Xn   32～36    2.25 /      1.5/2.1    6     1     11.6 132  1000/3000      300/1000

GYTA-38～42Xn   38～42    2.25 3.7   1.5/2.1    7     1     12.8 160  1000/3000      300/1000

GYTA-44～48Xn   44～48    2.25 3.7   1.5/2.1    8     0     12.8 160  1000/3000      300/1000

GYTA-50～60Xn   50～60    2.25 2.8   2.0/2.6    5     1     12.8 160  1000/3000      300/1000

GYTA-62～72Xn   62～72    2.25 2.8   2.0/2.6    6     0     12.8 160  1000/3000      300/1000

GYTA-74～84Xn   74～84    2.25 4.5   2.0/2.6    7     1     14.6 198  1000/3000      300/1000

GYTA-86～96Xn   86～96    2.25 4.5   2.0/2.6    8     0     14.6 198  1000/3000      300/1000

GYTA-98～108Xn 98～108  2.25 6.1   2.0/2.6    9     1     17.0 254  1000/3000      300/1000

GYTA-110～120Xn       110～120       2.25 6.1   2.0/2.6    10    0     17.0 254  1000/3000      300/1000

GYTA-122～132Xn       122～132       2.25 6.1   2.0/2.6    11    1     18.0 310  1000/3000      300/1000
