| 加工定制：是 | 品牌：RRT | 型号：JL/G1A |
| 线芯材质：钢丝 | 护套材质：钢丝 | 物料编号：056 |
名称：钢芯铝绞线 特性：1.钢芯铝绞线由硬圆铝线及镀锌钢线（或镀铝钢线）组合绞制而成。规格尺寸用标称的铝截面/标称的钢截面表示。它是输配电线路上最常用的一种导线,G1A和G1B普通强度镀锌钢芯，G2A和G2B高强度镀锌钢芯，G3A特高强度镀锌钢芯. 用途：1.钢芯铝绞线具有结构简单.架设与维护方便.线路造价低.传输容量大.又利于跨越江河和山谷等特殊地理条件的敷设. 2.具有良好的导电性能和
序号型号规格号适用标准1JL10-560GB/T1179-19992JL/G1A10.6-6/1-800-54/19GB/T1179-19993JL/G1B10.6-6/1-800-54/19GB/T1179-19994JL/G2A10.6-6/1-800-54/19GB/T1179-19995JL/G2B10.6-6/1-800-54/19GB/T1179-19996LJ10-560GB1179-19837LGJ10/2-800/100GB1179-1983
钢芯是由铝线和钢线绞合而成的，适用于用。
它内部是钢“芯”，外部是用铝线通过绞合方式缠绕在钢芯周围；钢芯主要起增加强度的作用，铝绞线主要起传送电能的作用。
相关型号
钢芯铝绞线的型号分为：JL/G1A JL/G1B JL/G2A JL/G2B JL/G3A
其中：
G1A或G1B指的是普通强度钢线。
G2A或G2B 指的是高强度钢线。
G3A指的是特高强度钢线。
型号差异：以JL/G1A-240/30型钢芯铝绞线为例。
钢芯铝绞线在国标（GB/T1179-2008）中以目前的JL/G1A-240/30表示；
钢芯铝绞线在国标（GB/T1179-1983）中以LGJ-240/30表示。
序号 | 型号 | 规格号 | 芯数 | |
铜芯 | 铝芯 | |||
1 | JKYJ | JKLYJ | 10-300 | 1芯、3芯或3+K（A）、3+K（B） |
2 | JKTRYJ | JKLHYJ | 10-300 | 1芯 |
3 | JKY | 10-300 | 1芯 | |
4 | JKTRY | 10-300 | 1芯 | |
5 | JKLY | 10-300 | 1芯 | |
6 | JKLGY | 10-300 | 1芯 | |
7 | JKLHY | 10-300 | 1芯 | |
8 | JKLY/Q | 10-300 | 1芯 | |
9 | JKLHY/Q | 10-300 | 1芯 | |
10 | JKLYJ/Q | 10-300 | 1芯 | |
11 | JKLHYJ/Q | 10-300 | 1芯 | |
12 | JKLGYJ/Q | 10-300 | 1芯 | |
13 | JKLYJ/B | 25-300 | 3芯 | |
14 | JKLHYJ/B | 25-300 | 3+K（A）或3+K（B） | |
标称截面 | 根数/直径mm | 外径mm | 直流电阻 | 拉断力 | 计算重量 | 交货长度 | 载流量A | ||
铝Al | 钢St | 70℃ | 90℃ | ||||||
210/10 | 18/3.80 | 7/3.80 | 16.00 | 0.1411 | 45140 | 650.7 | 2000 | 395 | 565 |
210/25 | 24/3.33 | 1/3.80 | 16.98 | 0.1380 | 65990 | 789.1 | 2000 | 405 | 580 |
210/35 | 26/3.22 | 7/2.22 | 20.38 | 0.1363 | 74250 | 853.9 | 2000 | 410 | 585 |
210/50 | 30/2.98 | 7/2.85 | 20.86 | 0.1381 | 90830 | 960.8 | 2000 | 410 | 585 |
240/30 | 24/3.60 | 7/2.98 | 21.60 | 0.1181 | 75620 | 922.2 | 2000 | 445 | 640 |
240/40 | 26/3.42 | 7/2.40 | 21.66 | 0.1209 | 83370 | 964.3 | 2000 | 440 | 635 |
240/55 | 30/3.20 | 7/2.66 | 22.40 | 0.1198 | 102100 | 1108 | 2000 | 445 | 635 |

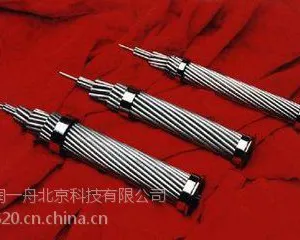

JL/G1A钢芯铝绞线
